Эксперимент с информационной моделью коттеджа

Недавно мы провели небольшой эксперимент с информационной моделью Revit.
Суть его заключалась в следующем: хотелось понять, возможно ли:

  •  применить Revit для точного подсчета материалов при изменении габаритов здания, при условии, что стены сложены из блоков разного размера;
  • передать спецификацию в сметную программу;
  • оценить теплопередачу через многослойную стенку при смене “пирогов” стен;
  • получить том “Энергоэффективность” по СП 50.13330.2012 по информационной модели здания;
  • сделать по информационной модели пособие для строителей по развертыванию.

Для эксперимента был выбран небольшой коттедж площадью 120 кв.м.


Все элементы BIM-модели строго классифицированы по типам и категориям объектов на основе библиотечных  элементов.

Вариативность информационной модели

Элементы модели    содержат атрибутивную  информацию  по  материалам.

При необходимости с информационной модели можно получить:

  • любую интересующую спецификацию, ведомость, проектную документацию. При изменении высоты этажа и пирогов спецификация стен будет содержать обновлённые сведения о стенах. При получении спецификаций важно собрать полную модель (связать все файлы). При создании спецификации в этом случае нужно включить чекбокс «включить элементы из связей».
  • Для изменения рабочей документации необходимо вносить изменения в информационную модель, а рабочая документация обновится автоматически. Информационная модель позволяет добавлять новые листы рабочей документации.
  • создать нужное количество разрезов и видов в любых ракурсах;
  • С информационной модели можно получить видеоролик путешествия по зданию средствами Revit и Naviswork;
  • Информационная модель позволяет получить визуализацию объекта средствами Revit (аппаратно и облачно), а также позволяет выгрузить модель для визуализации в 3DsMax;
  • можно поменять пироги стен и проверить энергопотребление здания. BIM-модель позволяет получать предварительную оценку энергоэффективности здания по Aschrae и по СП 50.13330.2012. Для оценки энергопотребления здания достаточно архитектурной модели здания (без прилинковки).

Для достижения максимальной вариативности информационная модель здания представлена следующими .rvt файлами:

  • Архитектурная модель .rvt
  • Отмостка.rvt
  • Ростверк.rvt
  • Сваи.rvt

Архитектурная модель содержит всю информацию по архитектурному решению.
По умолчанию архитектурная модель позволяет получить спецификации:

  • балочной системы, профилей,
  • дверей,
  • лестничного марша,
  • несущего каркаса,
  • окон, дверей,
  • подшивных досок,
  • помещений, потолков,
  • уровней, стен,
  • элементов заполнения проёмов.

По умолчанию информационная модель предоставляет все виды разрезов, фасады, представленные в исходной проектной документации. Подготовлены семейства дверей, окон и элементы узлов согласно ПД. Файл Отмостка.rvt содержит вариант отмостки и крыльца, файл Ростверк.rvt- всю информацию по ростверку, файл Сваи.rvt- информацию по свайному полю.
В файле Ростверк.rvt можно получить спецификацию арматуры, в файле Сваи.rvt – спецификацию фундамента.
Информационная модель позволяет получить графический материал для пособия строителям с помощью регулирования границы 3D вида или области подрезки.

Вентиляционные каналы

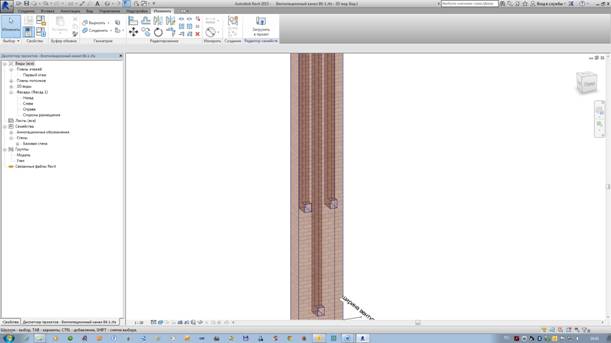

В информационной модели здания представлены два вентиляционных канала ВК-1 и ВК-2.
Они решены в виде отдельных подгруженных в архитектурный проект семейств.


Параметры вентканала можно менять в его свойствах

Деревянная лестница

Деревянная лестница в модели решена как смонтированная конструкция, где кроме проступей и подступенков в конструктивную часть включены косоуры и несущие элементы – опоры.
Перекрытия

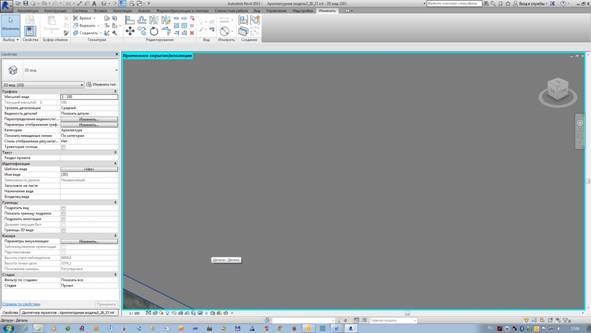

Для удобства демонстрирования развёртки перекрытия разделены на детали, которые можно открывать и редактировать послойно.
Каждый из видов можно подрезать как нужно. Например, для демонстрации развертки.


Подстропильный каркас

Подстропильный каркас решён в виде балочной системы. При изменении высоты этажа поднимаются мауэрлаты и поднимают стропильный каркас.
Стропильная система

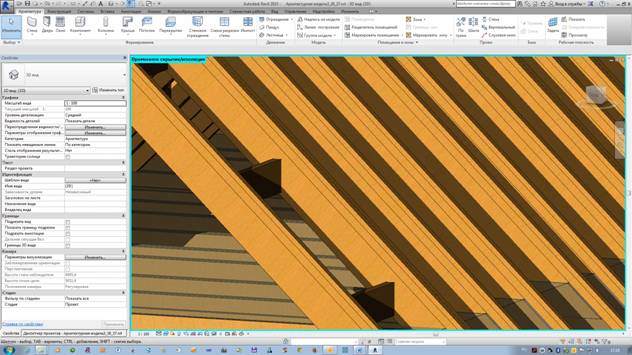

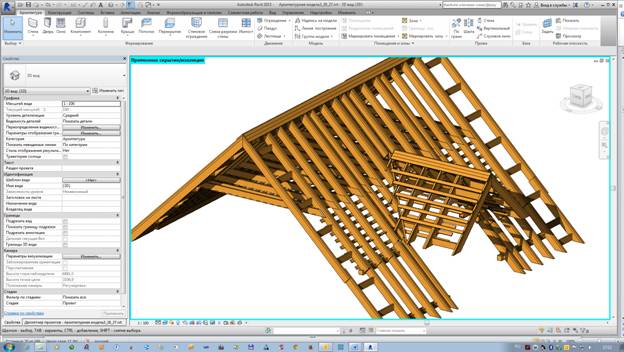

Стропильная система решена в виде балочной системы. Всегда можно поменять шаг балок и отредактировать отдельную балку.
Кровельный пирог

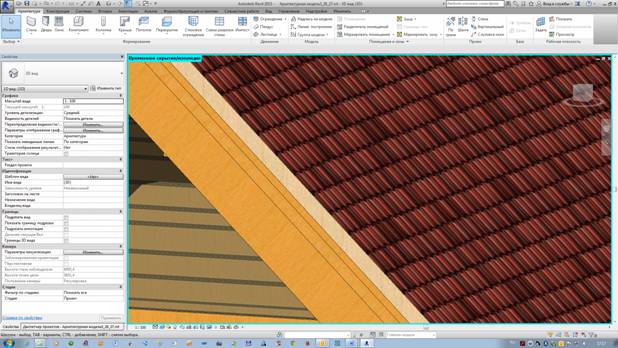

Для максимальной вариативности кровельный пирог устроен слоями. Каждый слой можно раскрыть и отредактировать. Например, можно в свойствах загрузить другие текстуры материалов.
image026Между затяжек уложены плиты Технониколь. Плиты решены в виде семейств. Спецификация точно подсчитает необходимое количество и типы плит Технониколь. При изменении шага стропил система подберет нужный параметр для плиты Технониколь.

Пироги стен

Пироги стен можно редактировать. Нужно выделить стену, перейти в Свойства и там открыть «Изменить тип». В структуре стены можно менять толщину слоёв и назначать текстуры и материалы для каждого слоя.


Как использовать информацию из спецификаций для сметных программ
Например, для расчета количества блоков потребуется спецификация стен.
Выглядит она сейчас так:
В свойствах всегда можно посмотреть и отредактировать ее поля:
Нас сейчас интересуют два поля – количество блоков определенного типа в кубометре и количество.
Параметр Количество в кубометре – величина известная и мы его один раз в спецификации задаем для блока определенного типа.
Параметр Количество расчетный. Он будет посчитан как произведение количества в кубометре на объем.
Затем можно экспортировать эту спецификацию как текстовый файл и предоставить для считывания в сметную программу, к которой написан считывающий модуль. Проблема в том, что поля идентификации материалов в Revit так и не заполнены. Поэтому приходится присваивать свои GUID для привязки материалов.
Настройка информационной модели для уточнения спецификации

Для реализации системы опционов (модификация проекта под конкретного заказчика) необходима точная спецификация, т.к. предстоит подсчитать стоимость постройки в сметной программе.

Для получения точной спецификации необходимо предварительно настроить информационную модель:

  • Выбрать и продумать структуру спецификаций, которые планируется использовать для вывода в сметную программу;
  • Разобраться со структурой стен. В стенах используются разные типы блоков. Нужно определить, где какие блоки в стенах используются и прописать требуемое значение «количество в кубометре» для требуемых типов блоков. Если по стене используются разные блоки, то можно создать новый типоразмер стены и для него прописать «значение в кубометре» в спецификации. Далее с помощью инструмента «Разделение» разделить исходную стену и переназначить настроенные на соответствующие типы блоков типоразмеры стен участкам стены.

Также по информационной модели можно оценить энергоэффективность здания. Я написала программу, которая читает файл информационной модели, рассчитывает тепловой контур здания и позволяет сгенерить очень качественный, с температурными полями том Энергоэффективность по российским стандартам. В качестве исходника мы можем брать информационную модель из любого BIM-продукта: Revit, ArchiCAD и т.д. Главное – получить на вход файл информационной модели .ifc для считывания геометрии и расчета теплового контура в здании. Возможно также просчитать здание и по по dwg исходникам. Для этого написан к программе специальный модуль для ручного ввода данных.

Таким образом, налицо еще одно применение информационного моделирования – создание системы опционов.
