Как сделать экспорт из dwg в pdf.Несколько способов

В рамках этой статьи покажу разные способы на тему как сделать экспорт из dwg в pdf.

Рассмотрим на примере программ Autodesk DWG TrueView и AutoCad.

Как сделать экспорт из dwg в pdf из Autodesk DWG TrueView

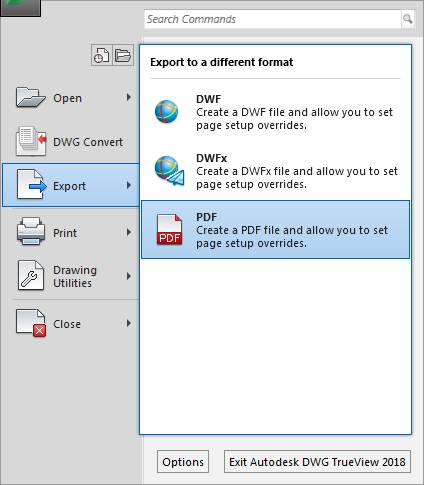

В программе Autodesk DWG TrueView в меню есть экспорт в pdf, но по каким-то причинам он не работает. При запуске этой задачи ничего не происходит.

экспортируем из dwg в pdf : 1 скрин Autodesk True View

Но экспортировать файл .dwg в формат .pdf в программе Autodesk DWG TrueView  всё-таки можно, если сделать это через настройки плоттера.

Для этого в меню файла выбираем Print, а затем Plot.

Как сделать экспорт из dwg в pdf : 1 скрин Autodesk True View

В имени принтера pdf выбираем DWG To PDF.pc3.

Как сделать экспорт из dwg в pdf : 1 скрин Autodesk True View

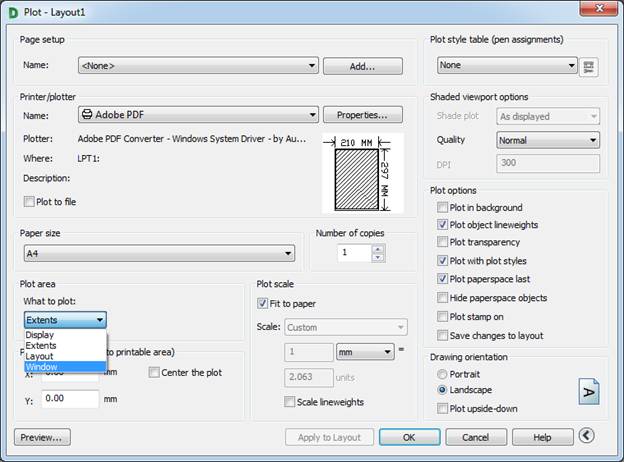

Выбираем область: Window.

скрин Autodesk True View

Далее с помощью появившейся рамки выделяем на чертеже нужную область и нажимаем Enter, сохраняем в нужное место. Вот и всё.

Как сделать экспорт из dwg в pdf из AutoCad

В программе AutoCad также можно экспортировать файл .dwg в формат .pdf по указанному выше способу. Но не будет работать поиск в pdf, графика сохраняется только в виде картинки.

Кроме того, в AutoCad доступен  и работает экспорт DWG файла в формат PDF через меню «Export». В экспортированных файлах pdf сохраняется возможность поиска информации.

Как экспортировать файл .dwg в формат .pdf пошагово:

Откройте ваш проект в AutoCAD. Запустите AutoCAD и откройте файл DWG, который вы хотите сохранить в формате PDF.

Перейдите в меню «Application menu» (Кнопка AutoCAD в левом верхнем углу).

Выберите «Export» (Экспорт). В раскрывающемся меню выберите «PDF». Это перенаправит вас к настройкам экспорта PDF.

Настройка параметров экспорта PDF. В диалоговом окне, которое откроется после выбора «PDF», вы увидите различные опции конфигурации. Здесь можно настроить:

  • Качество PDF,
  • Цвета (можно выбрать черно-белый или цветной вывод),
  • Размер листа,
  • Включение слоев и так далее.
  • Определите область экспорта. Вы можете выбрать, что именно хотите экспортировать: всю карту или только определенную область. Это можно настроить в разделе «Area» (Область).

Сохраните файл. После настройки всех параметров нажмите «OK» или «Export». В появившемся диалоговом окне сохранения файла укажите название файла и путь для сохранения вашего PDF файла.

Закончите процесс экспорта. После сохранения AutoCAD экспортирует ваш DWG файл в формат PDF согласно заданным настройкам.

Этот способ экспорта обычно предоставляет больше настроек и флексибельности, чем использование функции печати через виртуальный принтер PDF, особенно если вам нужны специфические настройки для ваших PDF файлов.

На сайте есть отдельная статья по экспорту dwg в pdf из AutoCad, она находится здесь.

Автоматизированный экспорт чертежей из AutoCAD в PDF

Для автоматизации процесса экспорта чертежей из AutoCAD в PDF с возможностью поиска текста, вы можете использовать скрипты на языке LISP или .NET API для AutoCAD.

на C#

Пример кода на C#, который использует .NET API для AutoCAD.

Прежде всего, вам потребуется установить .NET Framework SDK и добавить ссылку на пространство имен Autodesk.AutoCAD.ApplicationServices в ваш проект. Затем вы можете написать следующий код:

using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.DatabaseServices;
using Autodesk.AutoCAD.EditorInput;
using Autodesk.AutoCAD.Runtime;
using System;
using System.Collections.Generic;
using System.IO;
using System.Linq;
using System.Text;
using System.Threading.Tasks;

public class ExportToPDF
{
[CommandMethod("ExportPDF")]
public static void ExportPDFCommand()
{
Document doc = Application.DocumentManager.MdiActiveDocument;
Editor ed = doc.Editor;

// Получаем имя текущего чертежа
string drawingName = doc.Name;
string directoryPath = Path.GetDirectoryName(drawingName);
string fileName = Path.GetFileNameWithoutExtension(drawingName) + ".pdf";
string fullPath = Path.Combine(directoryPath, fileName);

// Экспортируем текущий чертеж в PDF
using (Transaction tr = doc.TransactionManager.StartTransaction())
{
BlockTable bt = (BlockTable)tr.GetObject(doc.Database.BlockTableId, OpenMode.ForRead);
BlockTableRecord btr = (BlockTableRecord)tr.GetObject(bt[BlockTableRecord.ModelSpace], OpenMode.ForWrite);

// Здесь можно добавить логику для обхода всех объектов в модели и их экспорта в PDF
// Например, можно пройтись по всем блокам и их содержимому

// Создаем экземпляр экспортера PDF
PdfExportOptions options = new PdfExportOptions();
options.ExportLayersAsIndependentPages = true; // Если нужно экспортировать слои как отдельные страницы
options.UseOleSupport = false; // Отключение OLE-объектов
options.EmbedTrueTypeFonts = true; // Встраивание TrueType шрифтов
options.EmbedOpenTypeFonts = true; // Встраивание OpenType шрифтов
options.EmbedSystemFonts = false; // Встраивание системных шрифтов
options.EmbedStandardFonts = true; // Встраивание стандартных шрифтов
options.ExportUserStyleSheet = false; // Экспорт пользовательского CSS-файла
options.Resolution = 300; // Разрешение экспорта

// Экспортируем чертеж в PDF
PdfExport export = new PdfExport(btr, fullPath, options);
export.Execute();

tr.Commit();
}

// Сообщаем пользователю о завершении операции
ed.WriteMessage("Чертеж успешно экспортирован в PDF.");
}
}

Этот код создает команду ExportPDF, которая экспортирует текущий чертеж в PDF с возможностью поиска текста. Вы можете адаптировать его под свои нужды, добавив логику для обхода всех объектов в модели или видовых экранов, если это необходимо.

Обратите внимание, что для работы этого кода вам потребуется установить соответствующие библиотеки и настройки в вашей среде разработки, а также убедиться, что AutoCAD запущен и доступен для взаимодействия с вашим приложением.

на VBA

К сожалению, в VBA для AutoCAD нет встроенной поддержки экспорта в PDF с возможностью поиска текста. Экспорт в PDF в VBA осуществляется через методы объекта Layout, такие как Export, которые не предоставляют возможности для включения поиска текста в PDF.

Однако, вы можете использовать внешние инструменты для конвертации DWG в PDF с возможностью поиска текста. Один из таких инструментов — это PDF Creator Plus, который позволяет создавать PDF с возможностью поиска текста. Вы можете использовать его вместе с командами AutoCAD для экспорта в PDF и затем автоматизировать процесс с помощью VBA.

Пример кода для экспорта каждого листа в отдельный PDF файл:



Sub ExportEachLayoutToPDF()
Dim layoutName As String
Dim filePath As String
Dim pageNumber As Integer
Dim doc As Document
Set doc = ThisApplication.ActiveDocument

' Замените эти пути на актуальные для вашего случая
filePath = "C:\path\to\your\output\"
'filePath = ThisApplication.Path & "\"

' Проходим по каждому листу
For Each layout In doc.Layouts
layoutName = layout.Name
' Проверяем, является ли лист активным
If layout.IsCurrentLayout Then
' Добавляем номер страницы к имени файла
pageNumber = layoutName * 1
' Формируем имя файла
' Замените "YourDrawing" на имя вашего чертежа
' Замените "YourDrawing" на имя вашего чертежа
PDFFileName = filePath & "YourDrawing_" & layoutName & "_" & pageNumber & ".pdf"

' Экспортируем лист в PDF
ThisApplication.Publish(PDFFileName, layout.Name)
End If
Next layout
End Sub

Этот код проходит по каждому листу в текущем документе AutoCAD и экспортирует его в отдельный PDF файл. Вам нужно будет заменить «C:\path\to\your\output\» на путь, куда вы хотите сохранить PDF файлы, и «YourDrawing» на имя вашего чертежа.

Обратите внимание, что для использования команды Publish, которая экспортирует в PDF, вам может потребоваться установить соответствующий плагин или надстройку.

Также важно отметить, что этот код не включает поиск текста в PDF файлах. Для этого вам потребуется использовать стороннее ПО, такое как PDF Creator Plus, которое может интегрироваться с AutoCAD и позволять создавать PDF файлы с возможностью поиска текста.
